橡胶制品喷霜发白治理方法
实操干货总结
喷霜是液体或固体配合剂由橡胶内部迁移到橡胶表面的现象,主要分为三类:
☑ 喷粉:硫化剂、促进剂、活性剂、防老剂、填充剂等粉状配合剂析出,形成粉状物
☑ 喷蜡:石蜡、地蜡等蜡状物析出,形成一层蜡膜
☑ 喷油:软化剂、增粘剂、润滑剂、增塑剂等液态配合剂析出,形成油状物
喷霜原因与解决方法(总表)
喷霜核心原因总结

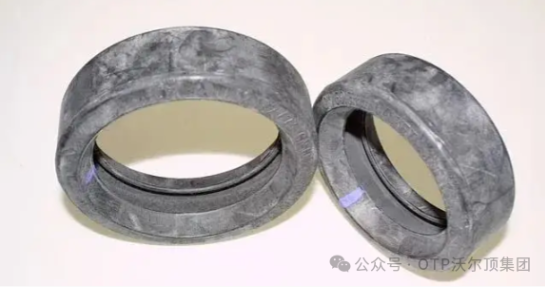

(橡胶制品喷霜发白示意图)
喷霜的根本原因是配合剂过饱和或小分子不相容:
• 配方设计不合理,配合剂用量超过溶解度上限
• 硫化后交联密度不足,网状结构无法锁住助剂
• 光照、温度、化学介质会加速迁移析出
• 不同橡胶对配合剂溶解度不同,配方需精准匹配
快速判定 + 现场处理方法
1. 喷蜡(喷白)
2. 促进剂 / 硫化剂过量喷霜
判定:火烘不熔、手擦不掉
处理方法:10% 柠檬酸溶液煮 30min → 晾干后用汽车防护蜡擦拭防护,先 100℃烘烤 48h → 再按方法 1 处理,半干湿布擦净 → 用甲基硅油布擦拭
各类助剂喷出特征(经验总结)
